T961Y型电动防爆型给水调节阀

T961Y型电动防爆型给水调节阀

调节阀又名控制阀,在工业自动化过程控制领域中,通过接受调节控制单元输出的控制信号,借助动力操作去改变介质流量、压力、温度、液位等工艺参数的最终控制元件。一般由执行机构和阀门组成。如果按行程特点,调节阀可分为直行程和角行程;按其所配执行机构使用的动力,按其在功能和特性分为线性特性,等百分比特性及抛物线特性三种。调节阀适用于空气、水、蒸汽、各种腐蚀性介质、泥浆、油品等介质。英文命control valve,调节阀常用分类:气动调节阀、电动调节阀、液动调节阀、自力式调节阀。

在现代化工厂的自动控制中,调节阀起着十分重要的作用,这些工厂的生产取决于流动着的介质真确分配和控制。这些控制无论是能量的交换,压力的降低或者是简单地容器加料,都需要某些最终控制元件去完成。最终控制元件可以认为是自动控制的“体力”。在调节器的低能量级和执行流动流体控制所需的高能级功能之间,最终控制元件完成了必要的功率放大作用。

按用途和作用、主要参数、压力、介质工作温度、特殊用途(即特殊、专用阀)、驱动能源、结构等方式进行了分类,其中最常用的分类是按结构将调节阀分为九个大类,6种为直行程,3种为角行程



电动给水调节阀T961Y三种注量特效的意义如下:

1.   等百分比特性(对数)

等百分比特性的相对行程和相对流量不成直线关系,在行程的每一点上单位行程变化所引起的流量的变化与此点的流量成正比,流量变化的百分比是相等的。所以它的优点是流量小时,流量变化小,流量大时,流量变化大,也就是在不同开度上,具有相同的调节精度。

2.   线性特性(线性)

线性特性的相对行程和相对流量成直线关系。单位行程的变化所引起的流量变化是不变的。流量大时,流量相对值变化小,流量小时,则流量相对值变化大。

3.   抛物线特性

流量按行程的二方成比例变化,大体具有线性和等百分比特性的中间特性。从上述三种特性的分析可以看出,就其调节性能上讲,以等百分比为最优,其调节稳定,调节性能好。而抛物线特性又比线性特性的调节性能好,可根据使用场合的要求不同,挑选在其中任何一种流量特性。







产品详细信息

T961Y-20电动调节阀



产品介绍
T961Y-200电动调节阀主要用于减温减压装置,调节减温水量,同时也广泛用于各种锅炉给水管道,供调节流量之用。
在调节阀前后压差为某一定值时,通过改变介质流过调节阀的流通面积,从而改变流量。流通面积的变化是通过执行机构操作阀杆,使阀瓣和阀座(或套筒)产生相对行程(或相对转角)来形成。
T961Y-200电动调节阀主要零件材料
零件名称 材料
阀体 2G251
阀座 2Cr13
阀瓣 2Cr13
压套 2G251
阀盖 WCB






 T961Y-200电动调节阀性能参数



型号 公称通径
(mm)
流通能力(设计CV) 设计压差∆P(Mpa) 最大流量
(t/h)
介质 温度
≤℃
工作行程
(mm)
流量特性
T61Y-100
T61Y-100
20 0.1 0.4 0.63 1.0 1.6 1 2 3 4 5 4.3 250 10 线性  等百分比
T61Y-200 65 15 2.5 45 40 等百分比
T61Y-200 32 1.6 4 6.3     0.5 1 1.5 2 2.5 17 16 等百分比
HF_T61Y-200 32 2.9 2.5 5.5 等百分比

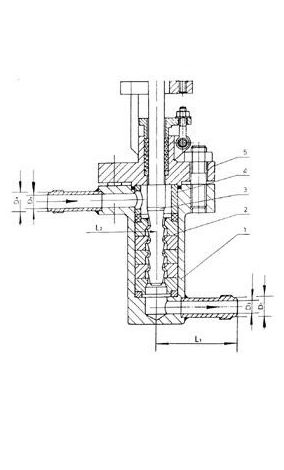

T961Y-200电动调节阀外形尺寸



公称压力(Mpa) 通径(mm) L L1 L2 H D1 D2 电动执行器 备注
10.0 20 460 118 160 870 28 20 SKZ-310C
20.0 32 530 136 163 950 42 32 SKZ-410C
50 530 136 163 970 62 50 SKZ-410C
65 530 136 163 981 76 65 SKZ-410BC



HF.T961Y -200电动调节阀外观尺寸



公称压力
(MPA)
通径
(mm)
L L1 L2 H D1 D2 电动执行器 备注
20.0 32 196 136 163 446 42 32 SKJ-410C
